APF 有源滤波器

补偿效果更好体积更小可靠性更好

APF有源滤波器通过外部电流传感器CT，实时检测负载电流，并通过内部DSP计算，提取出负载电流的谐波成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流补偿谐波电流，实现滤波治理功能。

核心器件高端进口

德国原装进口IGBT模块，三电平拓扑结构

美国TI新款DSP和Xilinx军工级FPGA控制芯片，构成强大的三核控制系统

美国TI的双端高速输入12位A/D数据转换芯片，使信号采样更精确、可靠。

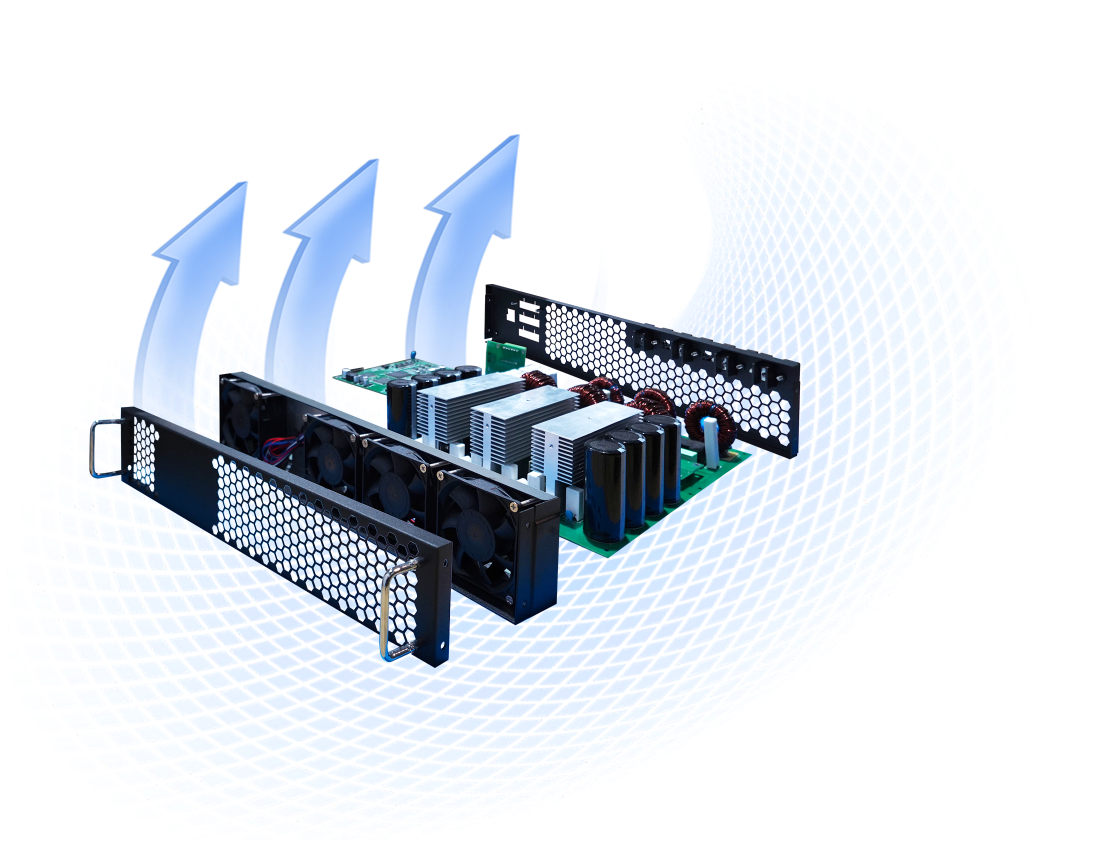

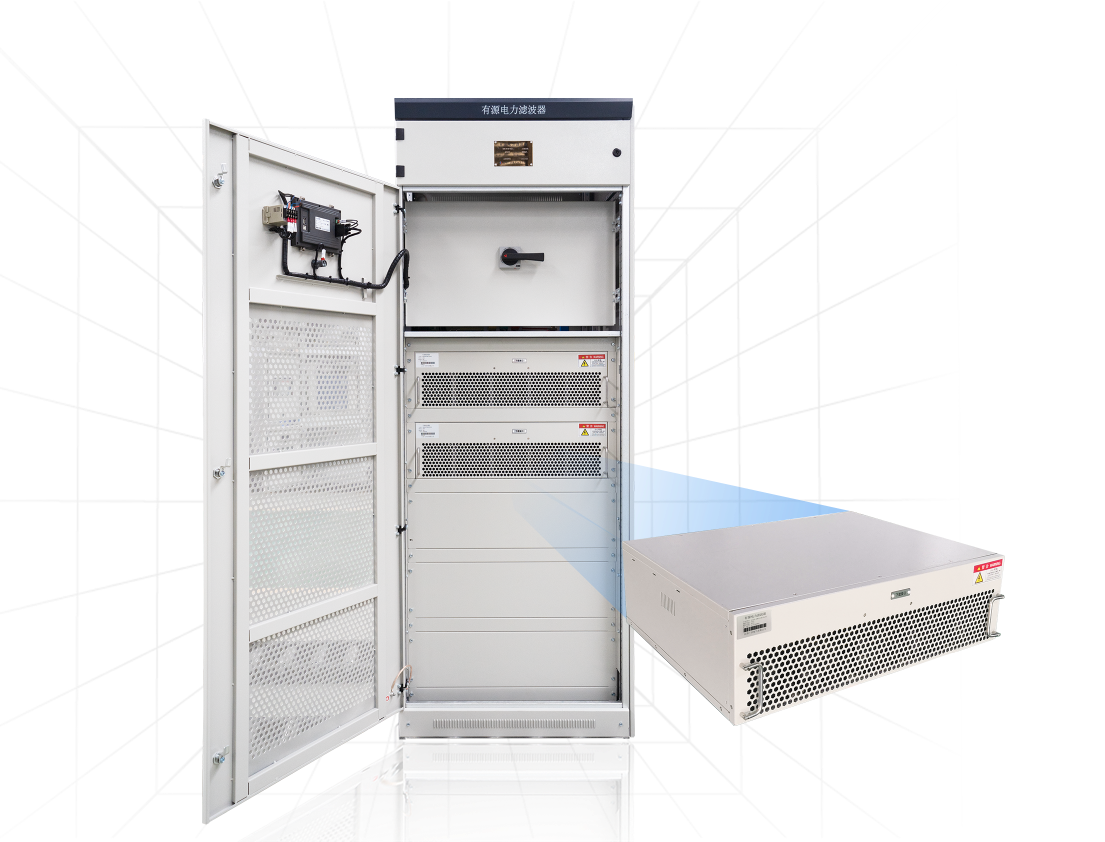

模块化

任意模块故障不会影响其它模块的正常工作，极大提高了整机设备的可靠性

能实现多台直接并联运行的平滑扩容。多台扩容时采用主从控制方式

多台模块并联时，所有模块能共用一套电流互感器

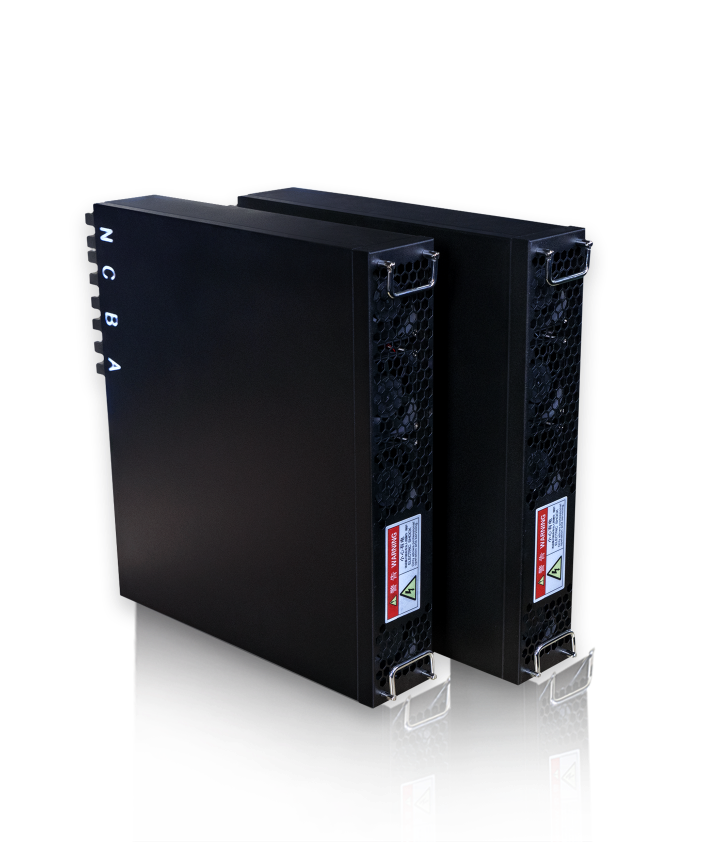

APF有源滤波器模块式（小）

尺寸：450*440*88mm
容量：50A
相线：三相四线
谐波范围：2-50次
滤波效率：> 95%
额定电压：380V（304V～437V）
额定频率：50HZ（45HZ～55HZ）
响应时间：< 20ms
防护等级：IP30
环境温度：-10℃～50℃内满载运行，50℃～60℃降额运行

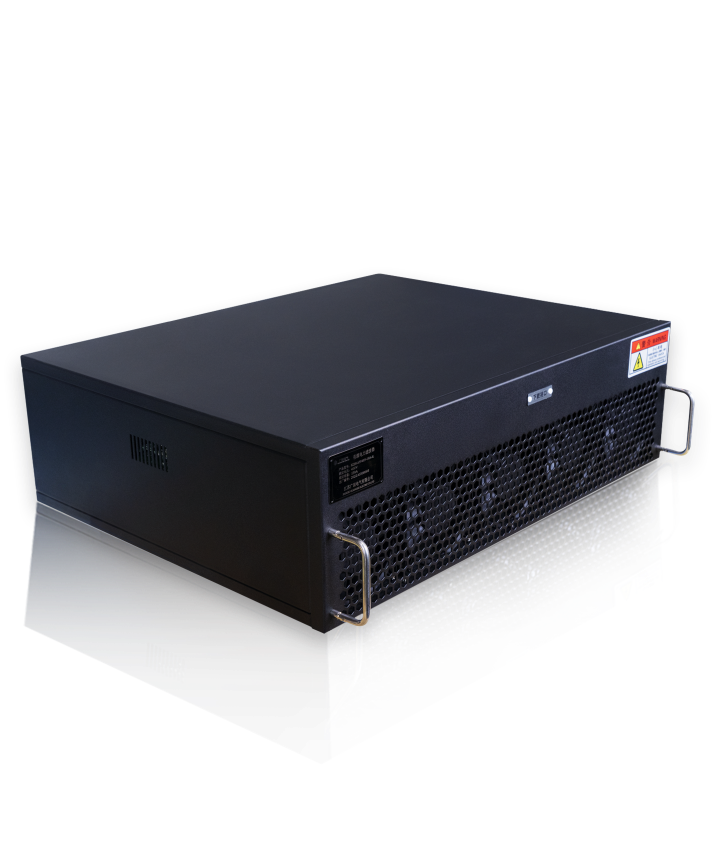

APF有源滤波器模块式（大）

尺寸：680*530*200mm
容量：75A/100A/150A
相线：三相四线
谐波范围：2-50次
滤波效率：> 95%
额定电压：380V（304V～437V）
额定频率：50HZ（45HZ～55HZ）
响应时间：< 20ms
防护等级：IP30
环境温度：-10℃～50℃内满载运行，50℃～60℃降额运行

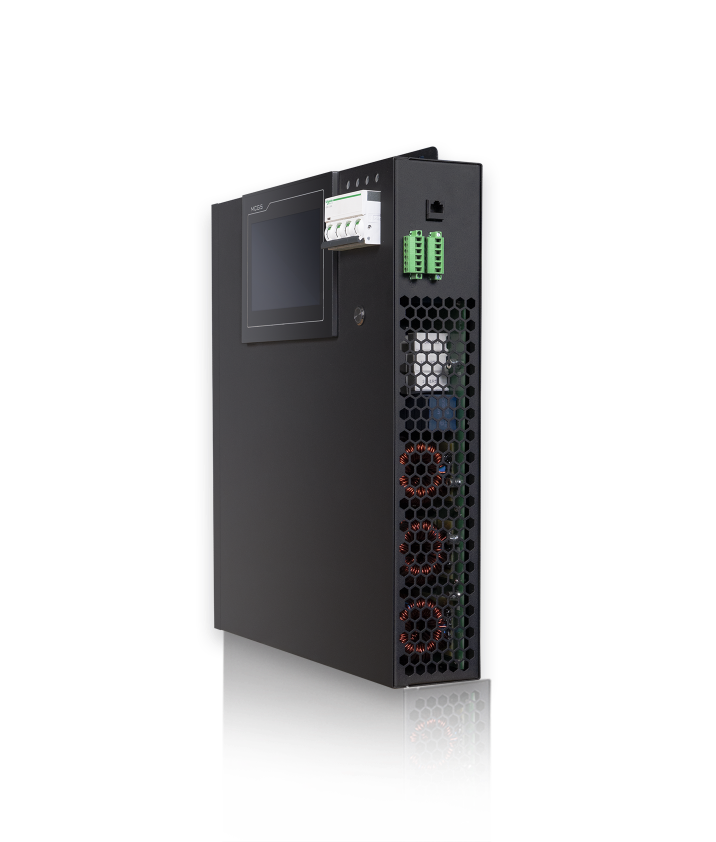

APF有源滤波器壁挂式（小）

尺寸：440*88*450mm
容量：50A
相线：三相四线
控制器：7寸液晶触摸屏
谐波范围：2-50次
滤波效率：> 95%
额定电压：380V（304V～437V）
额定频率：50HZ（45HZ～55HZ）
响应时间：< 20ms
防护等级：IP30
环境温度：-10℃～50℃内满载运行，50℃～60℃降额运行

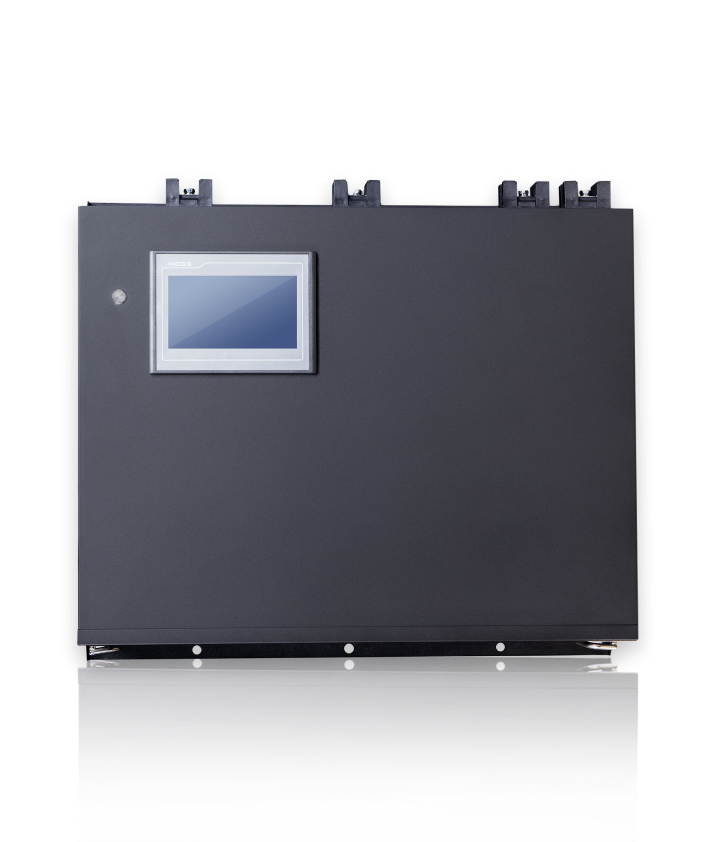

APF有源滤波器壁挂式（大）

尺寸：530*200*680mm
容量：75A/100A/150A
相线：三相四线
控制器：7寸液晶触摸屏
谐波范围：2-50次
滤波效率：> 95%
额定电压：380V（304V～437V）
额定频率：50HZ（45HZ～55HZ）
响应时间：< 20ms
防护等级：IP30
环境温度：-10℃～50℃内满载运行，50℃～60℃降额运行

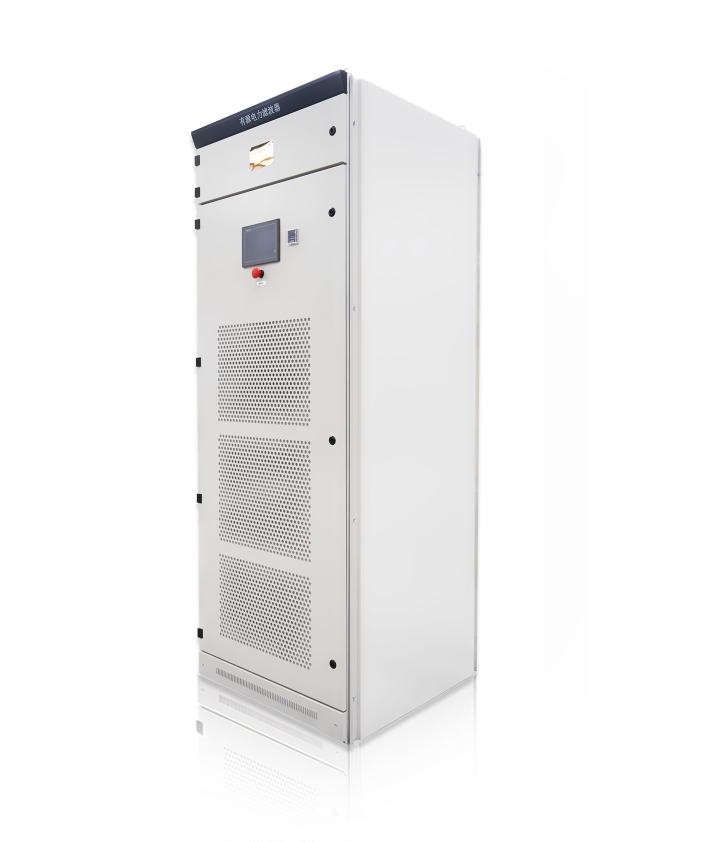

APF有源滤波器整柜式

尺寸：800*600*2000mm
容量：最大900A
相线：三相四线
控制器：7寸液晶触摸屏
谐波范围：2-50次
滤波效率：> 95%
额定电压：380V（304V～437V）
额定频率：50HZ（45HZ～55HZ）
响应时间：< 20ms
防护等级：IP30
环境温度：-10℃～50℃内满载运行，50℃～60℃降额运行
